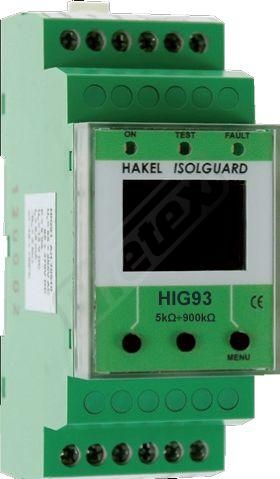

Hlídač HIG 93/485

Hlídače izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG93/94 jsou určeny k monitorování izolačního stavu jednofázových itřífázových izolovaných IT-soustav, navržených a provozovaných podle norem IEC 60364-7-710, ČSN EN 50 522, ČSN EN 61 936, ČSN 33 3210, ČSN EN 61557-8, ČSN 332140:87+A:90 čl. 6. Umožňují monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové IT-sítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek TL400 (katalogové číslo 70504), TL600 (kat. číslo 70601), TL1600 (kat. číslo 71601) nebo TL6003 (kat. číslo. 70603). Takto vytvořený střed se připojuje na svorku hlídače HIG93/94.Hlídače jsou vybavenydisplejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. Hlídače HIG93/485 a HIG94/485 mohou komunikovat s nadřízeným počítačem pomocí protokolu PROFIBUS po průmyslové sběrnici RS485.Dvě vestavěná signalizační relé s přepínacími kontakty umožňují signalizaci alarmů pro dvě nezávisle nastavené hodnoty kritického izolačního odporu. Je možné provádět místní i dálkový test funkce hlídače.Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.
