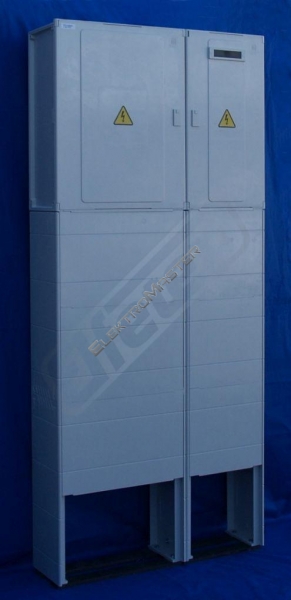

Skříň ES212+100/NKE8P-C

Technické parametry: Jmenovité napětí Un: 230/400 V, AC Jmenovité pracovní napětí Ue: 230/400 V, AC Jmenovité izolační napětí Ui: 690 V, AC Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 400 A Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A Jmenovitý podmíněný zkratový proud Icc: 10 kA Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C Stupeň ochrany krytem: IP44, po otevření dveří IP00 (SS) / IP20C (ER) Stupeň mechanické ochrany: IK10 Typ DBO: B Prostředí EMC: B Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky Ochranapři poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: do 240 mm2 Max. průřez vývodních vodičů: do 16 mm2 Způsob připojení vodičů: přívod: pojistkový spodek vel. 00, svorkovnice PEN - V-svorka uzemnění – třmenová svorka PE/M8 vývod: řadové svorky, svorkovnice PEN Použití: Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Distribuční část rozváděče je určena propoužívání minimálně osobami znalými, elektroměrová část rozváděče je určena pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Elektroměrový rozváděč s vnitřní výzbrojí pro dvousazbové měření. V sestavě s přípojkovou skříní je složen ze dvou modulů pevně spojených vedle sebe (ES). Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO,jističe přijímače HD
