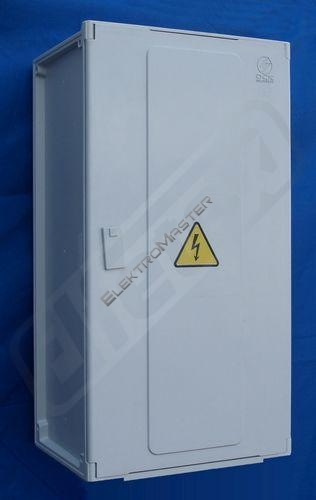

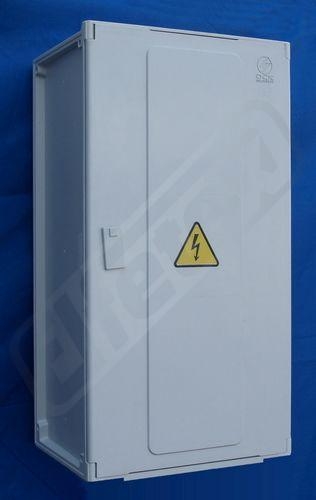

| Technické parametry: Jmenovité pracovní napětí: 230/400 V Jmenovitý proud: 40 A (na zakázku 50, 63, 80 A) Jmenovitý proud obvodu: 40 A Jmenovitý kmitočet: 50 Hz Zkratová odolnost: 10 kA Stupeň ochrany krytem: IP44, po otevření dveří IP20C Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 16 mm2 Max. průřez vývodních vodičů: silový obvod do 16 mm2 Způsob připojení vodičů - přívod: svorky hl. jističe, PEN – svorkovnice PEN Způsob připojení vodičů - vývod: – řad. svorky do 16 mm2, PEN – svorkovnice PEN Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0 Pracovní podmínky: venkovní provedení Přístrojová výzbroj: 1x svorkovnice PEN, řadové svorky, přístroje na elektroměrové desce s plombovatelným krytem jističů Rozměr: 320x600x220 mm Hmotnost: 10 kg Použití: Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Technické provedení: Elektroměrový rozváděč s vnitřní výzbrojí pro jednosazbové měření. Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru, jističe, svorkovnice PEN a řadových svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Rozváděče jsou dodávány bez hlavního jističe. Výrobek odpovídá požadavkům platné normy: ČSN EN 60439–1 ed.2, ČSN EN 60439–3, ČSN EN 60439–5 ed.2, ČSN 33 3320 ed.2 |
| Popis | |
Technické parametry: Jmenovité pracovní napětí: 230/400 V Jmenovitý proud: 40 A (na zakázku 50, 63, 80 A) Jmenovitý proud obvodu: 40 A Jmenovitý kmitočet: 50 Hz Zkratová odolnost: 10 kA Stupeň ochrany krytem: IP44, po otevření dveří IP20C Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 16 mm2 Max. průřez vývodních vodičů: silový obvod do 16 mm2 Způsob připojení vodičů - přívod: svorky hl. jističe, PEN – svorkovnice PEN Způsob připojení vodičů - vývod: – řad. svorky do 16 mm2, PEN – svorkovnice PEN Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0 Pracovní podmínky: venkovní provedení Přístrojová výzbroj: 1x svorkovnice PEN, řadové svorky, přístroje na elektroměrové desce s plombovatelným krytem jističů Rozměr: 320x600x220 mm Hmotnost: 10 kg Použití: Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Technické provedení: Elektroměrový rozváděč s vnitřní výzbrojí pro jednosazbové měření. Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru, jističe, svorkovnice PEN a řadových svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Rozváděče jsou dodávány bez hlavního jističe. Výrobek odpovídá požadavkům platné normy: ČSN EN 60439–1 ed.2, ČSN EN 60439–3, ČSN EN 60439–5 ed.2, ČSN 33 3320 ed.2
- Způsob montáže:Podomítková montáž
- Šířka:320,0 mm
- Provedení:1-patrové
- Výška:600,0 mm
- Hloubka:220,0 mm
- S montážní deskou:Ano
- Počet polí:1,00
- Materiál:Plast
- Počet míst pro přepínač tarifu:1,00
- Počet řad rozvodnic:1,00
- Počet elektroměrových polí:1,00
- Spodní připojovací prostor:Se svorkami
- Stupeň krytí (IP):IP44
|
|
