| Hlavní spínač podle IEC/EN60947, konstrukční velikost T0, ve skříňce pro povrchovou montáž, stupeň krytí IP65 s červenou ovládací pákou a žlutým blokovacím věncem uzamykatelné v nulové poloze, jmenovitý trvalý proud Iu 20 A, jmenovité provozní napětí Ue 690V, příslušenství k dodání podle údajů v katalogu Vačkové spínače T. Konstrukční formy všeobecně: skříňky pro povrchovou montáž z izolačního materiálu, montáž, centrální upevnění, základní montáž, montáž do rozváděče IVS |
| Popis | |

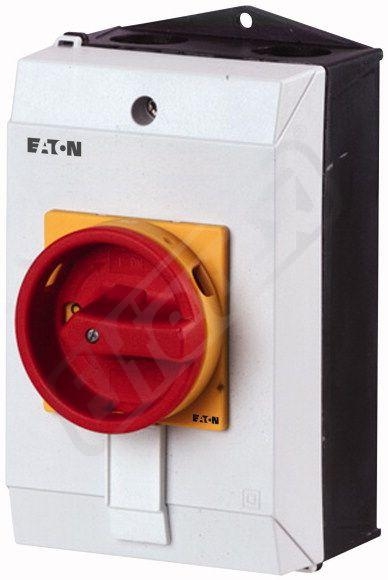

Hlavní spínač podle IEC/EN60947, konstrukční velikost T0, ve skříňce pro povrchovou montáž, stupeň krytí IP65 s červenou ovládací pákou a žlutým blokovacím věncem uzamykatelné v nulové poloze, jmenovitý trvalý proud Iu 20 A, jmenovité provozní napětí Ue 690V, příslušenství k dodání podle údajů v katalogu Vačkové spínače T. Konstrukční formy všeobecně: skříňky pro povrchovou montáž z izolačního materiálu, montáž, centrální upevnění, základní montáž, montáž do rozváděče IVS
- Jmenovitý výkon při AC3, 400 V:5,5 kW
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:20,0 A
- Počet pólů:1,0
- Jmenovité pracovní napětí:690,0 V
- Jmenovitý podmíněný zkratový proud Iq:6,0 kA
- Krytí (IP), přední strana:IP65
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:Ano
- Integrován pohon motoru:Ne
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:Ano
- Typ ovládacího prvku:Otočný pohon dveřní spojky
- Provedení jako hlavní vypínač:Ano
- Provedení jako odpínač zátěže:ne
- Provedení jako bezpečnostní spínač:Ne
- Provedení jako údržový /servisní spínač:Ano
- Jmenovitý pracovní výkon při AC-23, 400V:5,5 kW
- Jmenovitý pracovní výkon, AC-3, 400 V:4,0 kW
- Jmenovitý krátkodobý výdržný p:0,3 kA
- Vhodné pro montáž na podlahu:Ano
- Vhodné pro čelní montáž 4-otvory:Ne
- Vhodné pro čelní montáž centrálně:Ne
- Vhodné pro montáž do rozvaděče:Ne
- Vhodné pro zadní montáž:Ne
- Max. jmenovité provozní napětí Ue AC:690,0 V
- Volitelný pohon:Ne
- Volitelně napěťová spoušť:Ne
- Konstrukční typ zařízení:Kompletní jednotka v krytu
- Spínaný výkon při 400 V:5,5 kW
- Provedení jako otočný spínač:Ne
|
|
