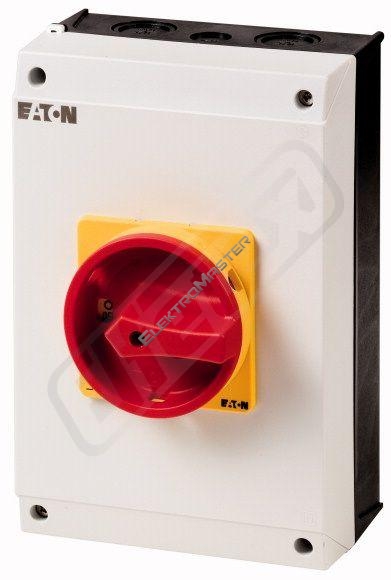

| Hlavní spínač/vypínač podle IEC/EN 60947-3, 690V/63A, stupeň krytí vpředu IP65, rukojeť červená s blokovacím věncem žlutým, uzamykatelná s 3 visacími zámky, konstrukce zátěžových vypínačů P3 je velmi kompaktní a robustní. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou. Konstrukční formy všeobecně: Skříňky pro povrchovou montáž z izolačního materiálu, montáž, základní montáž, montáž do rozváděče IVS |
| Popis | |
Hlavní spínač/vypínač podle IEC/EN 60947-3, 690V/63A, stupeň krytí vpředu IP65, rukojeť červená s blokovacím věncem žlutým, uzamykatelná s 3 visacími zámky, konstrukce zátěžových vypínačů P3 je velmi kompaktní a robustní. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou. Konstrukční formy všeobecně: Skříňky pro povrchovou montáž z izolačního materiálu, montáž, základní montáž, montáž do rozváděče IVS
- Jmenovitý výkon při AC3, 400 V:30,0 kW
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:63,0 A
- Počet pólů:4,0
- Jmenovité pracovní napětí:690,0 V
- Jmenovitý podmíněný zkratový proud Iq:4,0 kA
- Krytí (IP), přední strana:IP65
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:TRUE
- Integrován pohon motoru:FALSE
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:TRUE
- Typ ovládacího prvku:Otočný pohon dveřní spojky
- Provedení jako hlavní vypínač:TRUE
- Provedení jako odpínač zátěže:ano
- Provedení jako bezpečnostní spínač:FALSE
- Provedení jako údržový /servisní spínač:TRUE
- Jmenovitý pracovní výkon při AC-23, 400V:37,0 kW
- Jmenovitý pracovní výkon, AC-3, 400 V:30,0 kW
- Jmenovitý krátkodobý výdržný p:1,3 kA
- Barva ovládacího prvku:Červená
- Vhodné pro montáž na podlahu:TRUE
- Vhodné pro čelní montáž 4-otvory:FALSE
- Vhodné pro čelní montáž centrálně:FALSE
- Vhodné pro montáž do rozvaděče:FALSE
- Vhodné pro zadní montáž:FALSE
- Max. jmenovité provozní napětí Ue AC:690,0 V
- Volitelný pohon:FALSE
- Volitelně napěťová spoušť:FALSE
- Konstrukční typ zařízení:Kompletní jednotka v krytu
- Dimenzovaný trvalý proud při A:63,0 A
- Spínaný výkon při 400 V:30,0 kW
- Provedení jako otočný spínač:FALSE
|
|
