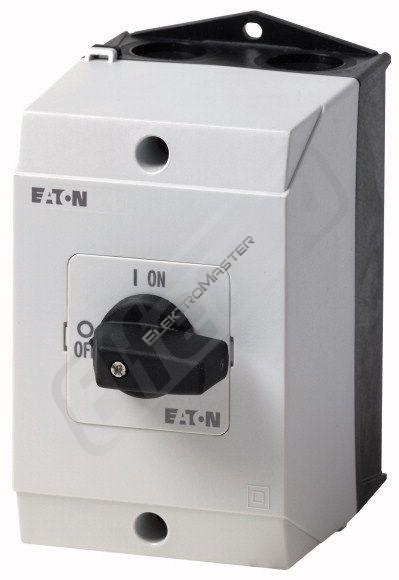

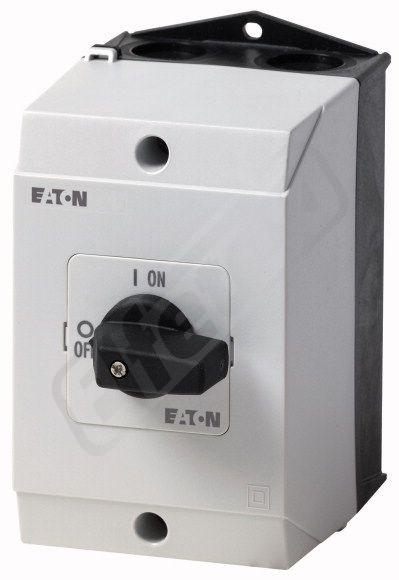

| Hlavní spínač/vypínač podle IEC/EN 60947-3, 690V/25A, stupeň krytí vpředu IP65, T-rukojeť černá. Konstrukce zátěžových vypínačů P3 je velmi kompaktní a robustní. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou. Konstrukční formy všeobecně: Skříňky pro povrchovou montáž z izolačního materiálu, montáž, centrální upevnění, základní montáž, montáž do rozváděče IVS |
| Popis | |
Hlavní spínač/vypínač podle IEC/EN 60947-3, 690V/25A, stupeň krytí vpředu IP65, T-rukojeť černá. Konstrukce zátěžových vypínačů P3 je velmi kompaktní a robustní. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou. Konstrukční formy všeobecně: Skříňky pro povrchovou montáž z izolačního materiálu, montáž, centrální upevnění, základní montáž, montáž do rozváděče IVS
- Jmenovitý výkon při AC3, 400 V:7,5 kW
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:25,0 A
- Počet pólů:3,0
- Jmenovité pracovní napětí:690,0 V
- Jmenovitý podmíněný zkratový proud Iq:80,0 kA
- Krytí (IP), přední strana:IP65
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:Ne
- Integrován pohon motoru:Ne
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:Ne
- Typ ovládacího prvku:Páčka, klička
- Provedení jako hlavní vypínač:Ne
- Provedení jako odpínač zátěže:ano
- Provedení jako bezpečnostní spínač:Ne
- Provedení jako údržový /servisní spínač:Ne
- Jmenovitý pracovní výkon při AC-23, 400V:13,0 kW
- Jmenovitý pracovní výkon, AC-3, 400 V:7,5 kW
- Jmenovitý krátkodobý výdržný p:0,6 kA
- Barva ovládacího prvku:Černá
- Vhodné pro montáž na podlahu:Ano
- Vhodné pro čelní montáž 4-otvory:Ne
- Vhodné pro čelní montáž centrálně:Ne
- Vhodné pro montáž do rozvaděče:Ne
- Vhodné pro zadní montáž:Ne
- Max. jmenovité provozní napětí Ue AC:690,0 V
- Volitelný pohon:Ne
- Volitelně napěťová spoušť:Ne
- Konstrukční typ zařízení:Kompletní jednotka v krytu
- Dimenzovaný trvalý proud při A:25,0 A
- Spínaný výkon při 400 V:13,0 kW
- Provedení jako otočný spínač:Ne
|
|
