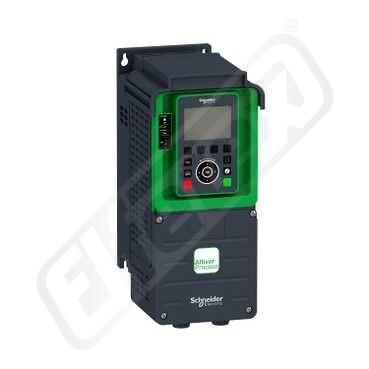

| Variable speed drive ATV630, 5,5kW/7,5HP, 380...480V, IP21/UL type 1. řada výrobků: Altivar Process ATV600 - typ produktu nebo součásti: frekvenční měnič - použití výrobku: postupy a nástroje - označení přístroje: ATV630 - verze: standardní verze - cíl výrobku: synchronní motory, asynchronní motory - montáž: nástěnná - EMC filtr: integrovaný vyhovuje EN/IEC 61800-3 kategorie C3 s 150 m motor cable maxi, integrovaný vyhovuje EN/IEC 61800-3 kategorie C2 s 50 m motor cable maxi - stupeň krytí IP: IP21 vyhovuje IEC 60529, IP21 vyhovuje IEC 61800-5-1 - typ chlazení: nucené proudění - výkon motoru (kW): 4 kW (těžký provoz), 5,5 kW (normal duty) - výkon motoru (hp): 7,5 hp (normal duty), 5 hp (těžký provoz) - předpokládaný Isc sítě: 50 kA - typ řízení synchronního motoru: motor s pernamentními magnety - výstupní frekvence frekvenčního měniče: 0,1...500 Hz - jmenovitá spínací frekvence: 4 kHz - spínací frekvence: 4...12 kHz s koeficientem snížení zatížení, 2...12 kHz nastavitelná - typ logiky: 16 přednastavených rychlostí - typ komunikačního rozhraní: Ethernet, Modbus TCP, Modbus sériový - volitelná karta: slot A : komunikační modul pro Modbus TCP/EtherNet/IP, slot A : komunikační modul pro DeviceNet, slot A : komunikační modul pro Profinet, slot A : komunikační modul pro Profibus DP V1, slot A/slot B : rozšiřující modul s výstupním relé, slot A : komunikační modul pro CANopen šroubové svorky, slot A : komunikační modul pro CANopen SUB-D 9, slot A : komunikační modul pro CANopen daisy chain RJ45, slot A/slot B : digitální a analogový I/O rozšiř. modul. Výhody: Měnič orientovaný na služby.. Aplikace: Měniče Altivar Process byly speciálně navrženy pro tyto průmyslové procesy:.. |
| Popis | |
Variable speed drive ATV630, 5,5kW/7,5HP, 380...480V, IP21/UL type 1. řada výrobků: Altivar Process ATV600 - typ produktu nebo součásti: frekvenční měnič - použití výrobku: postupy a nástroje - označení přístroje: ATV630 - verze: standardní verze - cíl výrobku: synchronní motory, asynchronní motory - montáž: nástěnná - EMC filtr: integrovaný vyhovuje EN/IEC 61800-3 kategorie C3 s 150 m motor cable maxi, integrovaný vyhovuje EN/IEC 61800-3 kategorie C2 s 50 m motor cable maxi - stupeň krytí IP: IP21 vyhovuje IEC 60529, IP21 vyhovuje IEC 61800-5-1 - typ chlazení: nucené proudění - výkon motoru (kW): 4 kW (těžký provoz), 5,5 kW (normal duty) - výkon motoru (hp): 7,5 hp (normal duty), 5 hp (těžký provoz) - předpokládaný Isc sítě: 50 kA - typ řízení synchronního motoru: motor s pernamentními magnety - výstupní frekvence frekvenčního měniče: 0,1...500 Hz - jmenovitá spínací frekvence: 4 kHz - spínací frekvence: 4...12 kHz s koeficientem snížení zatížení, 2...12 kHz nastavitelná - typ logiky: 16 přednastavených rychlostí - typ komunikačního rozhraní: Ethernet, Modbus TCP, Modbus sériový - volitelná karta: slot A : komunikační modul pro Modbus TCP/EtherNet/IP, slot A : komunikační modul pro DeviceNet, slot A : komunikační modul pro Profinet, slot A : komunikační modul pro Profibus DP V1, slot A/slot B : rozšiřující modul s výstupním relé, slot A : komunikační modul pro CANopen šroubové svorky, slot A : komunikační modul pro CANopen SUB-D 9, slot A : komunikační modul pro CANopen daisy chain RJ45, slot A/slot B : digitální a analogový I/O rozšiř. modul. Výhody: Měnič orientovaný na služby.. Aplikace: Měniče Altivar Process byly speciálně navrženy pro tyto průmyslové procesy:..
- Šířka:144,0 mm
- Výška:350,0 mm
- Hloubka:203,0 mm
- S ovládáním:ano
- Podpora protokolu LON:ne
- Počet hardwarových rozhraní - průmyslový Ethernet:1
- Počet HW-rozhraní - sériový RS232:0,00
- Počet HW-rozhraní - sériový RS422:0,00
- Počet HW-rozhraní - sériový 485:1
- Počet HW-rozhraní - sériový TTY:0,00
- Počet hardwarových rozhraní USB:0,00
- Počet paralelních hardwarových rozhraní:0,00
- Počet HW-rozhraní - jiné:0,00
- S optickým rozhraním:ne
- Podpora protokolu pro TCP / IP:ano
- Podpora protokolu pro ASI:ne
- Podpora protokolu pro PROFIBUS:ano
- Podpora protokolu pro CAN:ne
- Podpora protokolu pro INTERBUS:ne
- Podpora protokolu pro EIB / KNX:ne
- Podpora protokolu pro MODBUS:ano
- Podpora protokolu pro Data-Highway:ne
- Podpora protokolu pro DeviceNet:ano
- Podpora protokolu pro Suconet:ne
- Podpora protokolu pro jiné sběrnicové systémy:ne
- Stupeň krytí (IP):IP21
- S připojením k PC:ne
- Podporuje protokol pro SERCOS:ne
- Podporuje protokol pro INTERBUS-Safety:ne
- Napájecí napětí od / do:480,0 V
- Frekvence sítě (hodnota):50/60 Hz
- Možnost provozu ve 4-kvadrantech:ano
- Počet hardwarových rozhraní PROFINET:0,00
- Typ převodníku:Ostatní, jiné
- Počet výstupních fází:3
- Jmenovité výstupní napětí:480,0 V
- Jmenovitý výstupní proud:12,7 A
- Počet vstupních fází:3
- Integrovaný brzdný střídač, měnič:ne
- Povolené použití v průmyslové oblasti:ano
- Povolené použití v obytné a komerční oblasti:ano
- Max. výstupní frekvence:500,0 Hz
- Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětí:5,5 kW
- Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním nap:0,00 kW kW
- Odevzdaný výkon při jmenovitém výstupním napětí:5,5 kW
- Relativní symetrická tolerance síťového napětí:0,00 % %
- Relativní symetrická tolerance síťového kmitočtu:5,0 %
- Podporuje protokol pro AS-Interface Safety at Work:ne
- Podporuje protokol pro DeviceNet Safety:ne
- Podporuje protokol pro EtherNet / IP:ano
- Podporuje protokol pro Foundation Fieldbus:ne
- Podporuje protokol pro PROFINET CBA:ne
- Podporuje protokol pro PROFINET IO:ano
- Podporuje protokol pro PROFIsafe:ne
- Podporuje protokol pro SafetyBUS p:ne
|
|
