| Popis | |

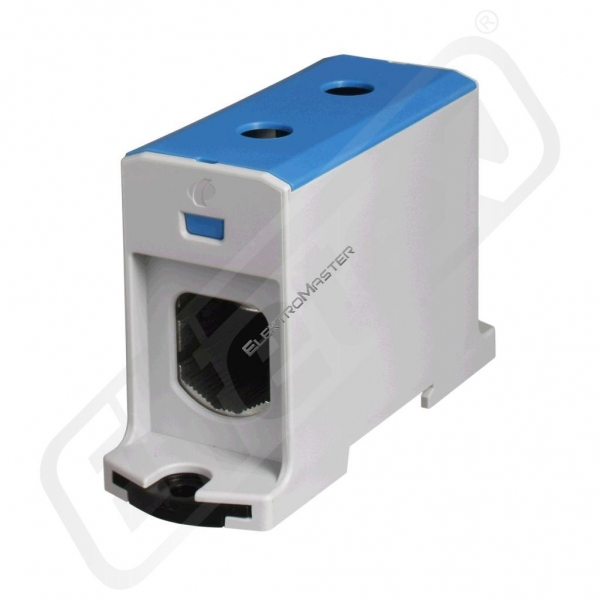

Univerzální řadové svorky řady OTL jsou určeny pro hliníkové i měděné vodiče. Jsou vhodné pro všechny typy Al či Cu vodičů a to od průřezů od 1 mm do 300 mm. Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z hliníku a mědi. Měděné vodiče lze do svorek OTL umístit i v počtu dvou či tří kusů dle příslušného typu svorky. Krytí svorek OTL je IP 20. Vlastní svorkyje možné instalovat na lištu TS 35, nebo je lze u všech vetších typů připevnit pomocí šroubu na montážní desku (viz příslušné tabulky s technickými parametry). Fixace svorek OTL na liště DIN se provádí koncovými svěrkami RSA L-35 či RSA L-35/2 (větší průřezy).
- Způsob montáže:DIN lišta 35 mm
- Barva:Modrý
- Jmenovité napětí:690,0 V
- Délka:84,0 mm
- Rozsah provozních teplot:-25,00 °C
- Třída hořlavosti izolačního materiálu dle UL94:V2
- Šířka / rozteč mřížky:31,00 mm
- Výška v nejnižší možné montážní výšce:54,00 mm
- Uzavírací deska nutná:Ne
- Druh elektrického připojení 1:Šroubová svorka
- Počet pater:1,0
- Počet připojovacích bodů na úrovni:2,0
- Interní přemostění:Ne
- Připoj.vodič drát jednožilový:35,00 mm2
- Pozice připojení:Boční
- Jmenovitý proud In:425,0 A
|
|
