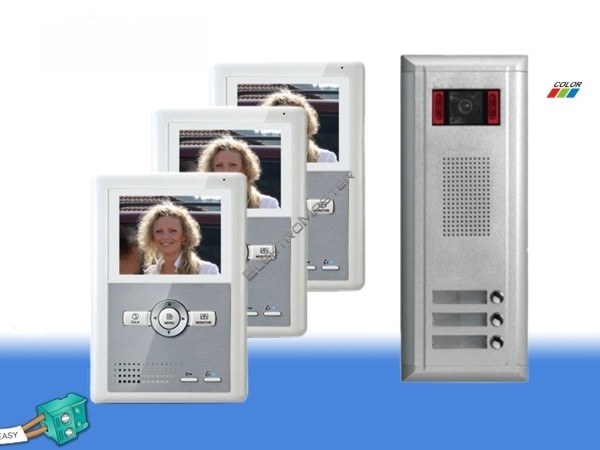

Barevný TFT 4" bytový monitor 31241, rozlišení 640x480, interkom, OSD menu. Je určen pro 2-drátový domovní systém D2. Monitor má tlačítko pro volbu kamer a náhled na domovní kameru. Menu interkom a náhled na kamery. Může být připojena na TV. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Vstup pro zvonek před bytem, výstup pro další lokální zvonek.
Připojení kamery:
- domovní kamera se zvonkem se připojuje pomocí dvou vodičů (domovní sběrnice)
- monitor má přímé připojení pro tlačítko bytového zvonku, lokální zvonek a výstup na TV
Ovládání zámku:
- zámek se ovládá prostřednictvím kontaktů domovní kamery, není napájeno z bytového monitoru (viz. zvolená domovní kamera)
Interkom - k dispozici 3 různá interkom volání:
a) interkom mezi monitory v jednom bytě
- jednoduše voleno na dotzkovém monitoru
- max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2-drátovou sběrnici
- každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu
b) interkom mezi byty
- monitor má jmenný seznam, je možné zvolit účastníka
Barevná kamera, CCD 1/3", přímá tlačítková volba bytu/pokoje, reproduktor. Rozšíření na více tlačítek expanzními moduly. Ovládání zámku a odchodového tlačítka. Kryt hliník.
Vlastnosti volání:
- nastavitelná max. doba vyzvánění (standardně 30s, rozsah 10-600s)
- nastavitelná max. doba rozhovoru z domovního telefonu(standardně 60s, rozsah 6-600s)
- nastavitelná max. doba rozhovoru interkomeme (standardně 60s)
- nejvýše jedno volání na sběrnici v jednu chvíli
- volání z domovního telefonu má přednost před interkomy
- volání z domovního telefonu zablokuje nevolaným monitorům aktivitu, signalizováno LED diodou (busy)
- pokud volaná stanice již hovoří ozve se při stisknutí tlačítka na domovním zvonku varovný tón a podsvit volané stanice se nerozbliká
Rozhraní:
- výstupní napětí pro řízení zámku 12V DC, 300mA max.
- spínaný kontakt max. 48V DC, max. 1,5A, aktivace sepnutí na 1s až 10minut dle nastavení
- připojení odchodového tlačítka pro otevření zámku (2-pólová svorkovnice)
- video 1Vp-p 75 ohm CCIR
Napájecí zdroj do 2-vodičové sběrnice D2. Je nezbytný pro přivedení napětí. Vstupní napětí 24V DC, výstupní napětí 18V DC. Montáž na DIN lištu.
Specifikace:
- vstupní napětí 24V DC, připojuje se adaptér s dostatečným výkonem
- výstupní napětí 18V DC, připoje se na D2 sběrnici, polarita není důležitá
- vlastní odběr do 0,5W
- montáž n DIN lištu nebo na vruty
|
