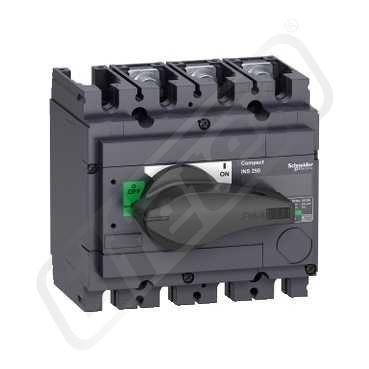

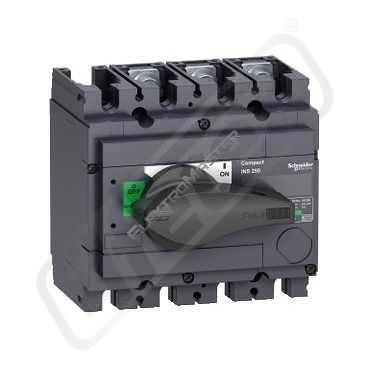

| Odpínač Compact INS250, 250A, 3p. řada: Compact - označení výrobku: INS250 - popis pólů: 3P - typ sítě: AC, DC - frekvence sítě: 50/60 Hz - [Ie] jmenovitý pracovní proud: AC-23A : 250 A AC 50/60 Hz 220/240 V, AC-22A : 250 A AC 50/60 Hz 480 V NEMA, DC-23A : 250 A DC 125 V 2P v sérii, AC-22A : 250 A AC 50/60 Hz 220/240 V, AC-23A : 250 A AC 50/60 Hz 500/525 V, AC-23A : 250 A AC 50/60 Hz 480 V NEMA, AC-23A : 250 A AC 50/60 Hz 380/415 V, AC-22A : 250 A AC 50/60 Hz 380/415 V, AC-23A : 250 A AC 50/60 Hz 660/690 V, AC-22A : 250 AAC 50/60 Hz 440/480 V, DC-22A : 250 A DC 125 V 2P v sérii, AC-22A : 250 A AC 50/60 Hz 500/525 V, AC-23A : 250 A AC 50/60 Hz 440/480V, AC-22A : 250 A AC 50/60 Hz 660/690 V - [Icm] jmenovitá zkratová zapínací schopnost: 30 kA 690 V AC 50/60 Hz samotný odpínač, 330kA 690 V AC 50/60 Hz s předřazeným ochranným jističem - [Ue] jmenovité pracovní napětí: 125 V DC, 690 V AC 50/60 Hz - signalizace polohy kontaktu: ano - viditelné odpojení: ne. Výhody: .. Aplikace: .. Výhody: .. Aplikace: .. |
| Popis | |
Odpínač Compact INS250, 250A, 3p. řada: Compact - označení výrobku: INS250 - popis pólů: 3P - typ sítě: AC, DC - frekvence sítě: 50/60 Hz - [Ie] jmenovitý pracovní proud: AC-23A : 250 A AC 50/60 Hz 220/240 V, AC-22A : 250 A AC 50/60 Hz 480 V NEMA, DC-23A : 250 A DC 125 V 2P v sérii, AC-22A : 250 A AC 50/60 Hz 220/240 V, AC-23A : 250 A AC 50/60 Hz 500/525 V, AC-23A : 250 A AC 50/60 Hz 480 V NEMA, AC-23A : 250 A AC 50/60 Hz 380/415 V, AC-22A : 250 A AC 50/60 Hz 380/415 V, AC-23A : 250 A AC 50/60 Hz 660/690 V, AC-22A : 250 AAC 50/60 Hz 440/480 V, DC-22A : 250 A DC 125 V 2P v sérii, AC-22A : 250 A AC 50/60 Hz 500/525 V, AC-23A : 250 A AC 50/60 Hz 440/480V, AC-22A : 250 A AC 50/60 Hz 660/690 V - [Icm] jmenovitá zkratová zapínací schopnost: 30 kA 690 V AC 50/60 Hz samotný odpínač, 330kA 690 V AC 50/60 Hz s předřazeným ochranným jističem - [Ue] jmenovité pracovní napětí: 125 V DC, 690 V AC 50/60 Hz - signalizace polohy kontaktu: ano - viditelné odpojení: ne. Výhody: .. Aplikace: .. Výhody: .. Aplikace: ..
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:250,0 A
- Počet pólů:3,0
- Jmenovitý podmíněný zkratový proud Iq:330,0 kA
- Krytí (IP), přední strana:IP40
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:ne
- Integrován pohon motoru:ne
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:ne
- Typ ovládacího prvku:Krátká otočná rukojeť
- Provedení jako hlavní vypínač:ano
- Provedení jako odpínač zátěže:ano
- Provedení jako bezpečnostní spínač:ne
- Provedení jako údržový /servisní spínač:ne
- Jmenovitý pracovní výkon při AC-23, 400V:0,00 kW kW
- Jmenovitý pracovní výkon, AC-3, 400 V:0,00 kW kW
- Vhodné pro montáž na podlahu:ano
- Vhodné pro čelní montáž 4-otvory:ne
- Vhodné pro čelní montáž centrálně:ne
- Vhodné pro montáž do rozvaděče:ano
- Vhodné pro zadní montáž:ne
- Max. jmenovité provozní napětí Ue AC:690,0 V
- Volitelný pohon:ne
- Volitelně napěťová spoušť:ne
- Konstrukční typ zařízení:Vestavěné zařízení pevně zabudované
|
|
