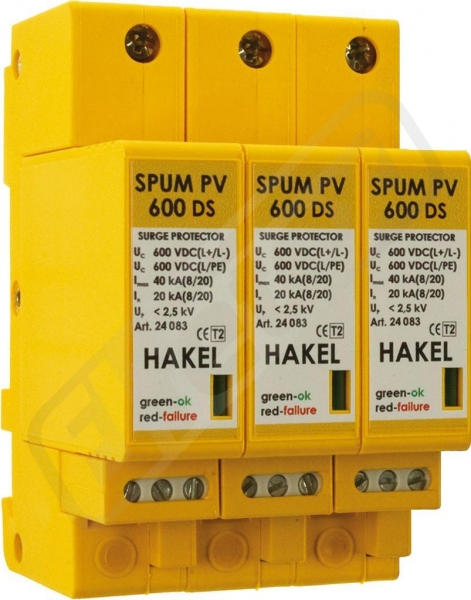

Svodič SPUM PV 600 DS |
| SPUM PV je svodič přepětí typu 2 normy IEC 61643-1. Označní M - specifikuje konstrukční provedení s výměnným modulem. Instaluje se na rozhraní LPZ 1 - 2 (podle IEC 1312-1 a EN 62305), kde zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic fotovoltaických systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Indikace provozního stavu těchto odpojovačů je jednak vizuální (změnou barvy signalizačního pole), jednak dálková pomocí bezpotenciálových přepínacích kontaktů (pouze u typu DS). Zapojení bezpotenciálového kontaktu dálkové signalizace. Pokud je jednotka SPUM PV DS funkční, jsou spojeny svorky 1-2. Toto platí pro případ, že je jednotka pod napětím i bez napětí. Pokud má jednotka poškozený varistor, jsou spojeny svorky 2-3. |
|
|
| U nás zaplatíte s DPH | Kč |
| Cena bez DPH | 3 127 Kč |
| Kód: | 10.740.991 |
| EAN: | 8590681240830 |
| Značka | HAKEL |
| Záruční doba | |
|
| Popis | |
SPUM PV je svodič přepětí typu 2 normy IEC 61643-1. Označní M - specifikuje konstrukční provedení s výměnným modulem. Instaluje se na rozhraní LPZ 1 - 2 (podle IEC 1312-1 a EN 62305), kde zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic fotovoltaických systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Indikace provozního stavu těchto odpojovačů je jednak vizuální (změnou barvy signalizačního pole), jednak dálková pomocí bezpotenciálových přepínacích kontaktů (pouze u typu DS). Zapojení bezpotenciálového kontaktu dálkové signalizace. Pokud je jednotka SPUM PV DS funkční, jsou spojeny svorky 1-2. Toto platí pro případ, že je jednotka pod napětím i bez napětí. Pokud má jednotka poškozený varistor, jsou spojeny svorky 2-3.
- S kontaktem pro dálkovou signalizaci:ano
- Stupeň ochrany:3 kV
- Jmenovitý svodový rázový proud (8/20):20 kA
- Signalizace na zařízení:Optický
- Max. trvalé napětí DC:600 V
|
|
