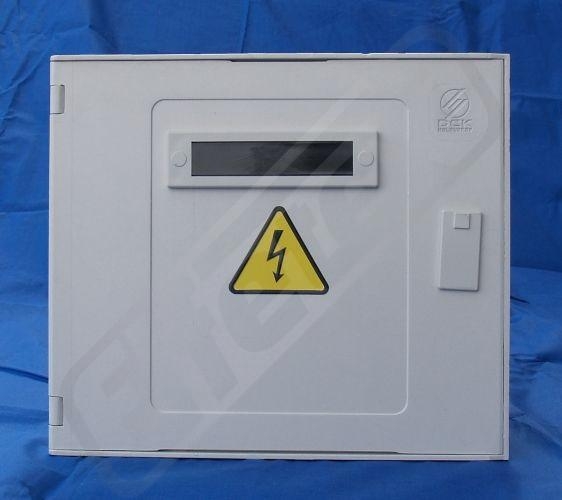

Skříň SP100/NVP1P 3Xpoj.spodek 00/160A |
| Technické parametry: Jmenovité napětí Un: 690 V, AC Jmenovité pracovní napětí Ue: do 690 V, AC Jmenovité izolační napětí Ui: 690 V,AC Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 100 A Jmenovitý proud obvodu (jištěného vývodu) Inc: 100 A Jmenovitý podmíněný zkratový proud Icc: 40 kA Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C Stupeň ochrany krytem: IP44, po otevření dveří IP00 Stupeň mechanické ochrany: IK10 Prostředí EMC: B Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: do výklenku Max. průřez vývodníchvodičů: do 35 mm2 Způsob připojení vodičů: jistící prvek: – pojistkový spodek vel. 00 - svorka H/M8 přípojnice: pracovní – svorka H/M8 PEN – svorka H/M8 uzemnění – třmenová svorka PE/M8 Použití: Rozváděče připojkové se používají pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřnímprostředí, jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Rozváděče jsou dodávány s vnitřní výzbrojíbez pojistkových vložek. Pro vývody kabelů z rozváděče určeného pro montáž do výklenku jsou ve dně otvory. |
|
|
| U nás zaplatíte s DPH | Kč |
| Cena bez DPH | 1 781 Kč |
| Kód: | 10.805.707 |
| EAN: | 2050000447891 |
| Značka | DCK HOLOUBKOV |
| Záruční doba | |
|
| Popis | |
Technické parametry: Jmenovité napětí Un: 690 V, AC Jmenovité pracovní napětí Ue: do 690 V, AC Jmenovité izolační napětí Ui: 690 V,AC Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 100 A Jmenovitý proud obvodu (jištěného vývodu) Inc: 100 A Jmenovitý podmíněný zkratový proud Icc: 40 kA Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C Stupeň ochrany krytem: IP44, po otevření dveří IP00 Stupeň mechanické ochrany: IK10 Prostředí EMC: B Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: do výklenku Max. průřez vývodníchvodičů: do 35 mm2 Způsob připojení vodičů: jistící prvek: – pojistkový spodek vel. 00 - svorka H/M8 přípojnice: pracovní – svorka H/M8 PEN – svorka H/M8 uzemnění – třmenová svorka PE/M8 Použití: Rozváděče připojkové se používají pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřnímprostředí, jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Rozváděče jsou dodávány s vnitřní výzbrojíbez pojistkových vložek. Pro vývody kabelů z rozváděče určeného pro montáž do výklenku jsou ve dně otvory.
- Šířka:325,0 mm
- Výška:290,0 mm
- Hloubka:120,0 mm
- Jmenovitý proud:100,000 A
- Možnost rozšíření:Ne
- S průhledným víkem:Ne
- Počet skupin:1,000
- Umístění na kolejnicovém systému:Univerzální
- Pojistka:Nožová pojistka (NH)
- Materiál pouzdra:Plast
- Stupeň krytí (IP):IP44
|
|
