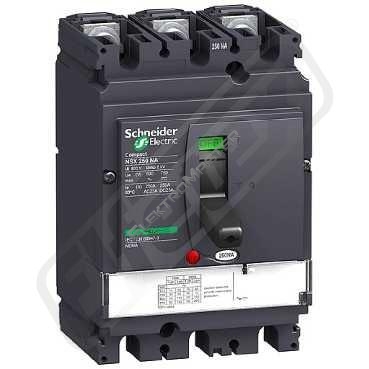

| Odpínač Compact NSX250NA, 250A, 3p. řada: Compact - označení výrobku: NSX - typ produktu nebo součásti: odpínač - označení přístroje: Compact NSX250NA - popis pólů: 3P - typ sítě: DC, AC - frekvence sítě: 50/60 Hz - [Ie] jmenovitý pracovní proud: DC-22A : 250 A DC 500 V 2P v sérii, AC-23A : 250 A AC 50/60 Hz 500/525 V, DC-22A : 250 A DC 500 V 3P v sérii, AC-23A : 250 A AC 50/60 Hz 220/240 V, AC-23A : 250 A AC 50/60 Hz 440/480 V, AC-22A : 250 A AC 50/60 Hz 220/240 V, DC-23A : 250 A DC 500 V 2P v sérii, DC-23A : 250 A DC 250 V 1P, AC-22A : 250 A AC 50/60 Hz 500/525 V, AC-22A : 250 A AC 50/60 Hz 660/690 V, AC-22A : 250 A AC 50/60 Hz 440/480 V, AC-22A : 250 A AC 50/60 Hz 480 V NEMA AB1, DC-23A : 250 A DC 500 V 3P v sérii, AC-23A : 250 A AC 50/60 Hz 660/690 V, AC-22A : 250 A AC 50/60 Hz 380/415 V, DC-22A : 250 A DC 250 V 1P, AC-23A : 250 A AC 50/60 Hz 480 V NEMA AB1, AC-23A : 250 A AC 50/60 Hz 380/415 V - [Icm] jmenovitá zkratová zapínací schopnost: 4,9 kA samotný odpínač, 330 kA s předřazeným ochranným jističem - označení vypínací schopnosti: NA - vhodnost pro bezpečné odpojení: ANO vyhovuje EN 60947-3, ANO vyhovuje IEC 60947-3 - signalizace polohy kontaktu: ano - viditelné odpojení: ne. Výhody: Bezpečnost a ochrana Měření a řízení spotřeby energie.. Aplikace: Standardní zařízení s nízkou úrovní zkratového proudu: sektor služeb, Standardní zařízení: průmyslové výrobny, budovy a nemocnice Aplikace s požadavky vysokých výkonů při umírněných nákladech: spojité procesy, ocelářský průmysl Zařízení s vysokými požadavky: námořní průmysl.. |
| Popis | |
Odpínač Compact NSX250NA, 250A, 3p. řada: Compact - označení výrobku: NSX - typ produktu nebo součásti: odpínač - označení přístroje: Compact NSX250NA - popis pólů: 3P - typ sítě: DC, AC - frekvence sítě: 50/60 Hz - [Ie] jmenovitý pracovní proud: DC-22A : 250 A DC 500 V 2P v sérii, AC-23A : 250 A AC 50/60 Hz 500/525 V, DC-22A : 250 A DC 500 V 3P v sérii, AC-23A : 250 A AC 50/60 Hz 220/240 V, AC-23A : 250 A AC 50/60 Hz 440/480 V, AC-22A : 250 A AC 50/60 Hz 220/240 V, DC-23A : 250 A DC 500 V 2P v sérii, DC-23A : 250 A DC 250 V 1P, AC-22A : 250 A AC 50/60 Hz 500/525 V, AC-22A : 250 A AC 50/60 Hz 660/690 V, AC-22A : 250 A AC 50/60 Hz 440/480 V, AC-22A : 250 A AC 50/60 Hz 480 V NEMA AB1, DC-23A : 250 A DC 500 V 3P v sérii, AC-23A : 250 A AC 50/60 Hz 660/690 V, AC-22A : 250 A AC 50/60 Hz 380/415 V, DC-22A : 250 A DC 250 V 1P, AC-23A : 250 A AC 50/60 Hz 480 V NEMA AB1, AC-23A : 250 A AC 50/60 Hz 380/415 V - [Icm] jmenovitá zkratová zapínací schopnost: 4,9 kA samotný odpínač, 330 kA s předřazeným ochranným jističem - označení vypínací schopnosti: NA - vhodnost pro bezpečné odpojení: ANO vyhovuje EN 60947-3, ANO vyhovuje IEC 60947-3 - signalizace polohy kontaktu: ano - viditelné odpojení: ne. Výhody: Bezpečnost a ochrana Měření a řízení spotřeby energie.. Aplikace: Standardní zařízení s nízkou úrovní zkratového proudu: sektor služeb, Standardní zařízení: průmyslové výrobny, budovy a nemocnice Aplikace s požadavky vysokých výkonů při umírněných nákladech: spojité procesy, ocelářský průmysl Zařízení s vysokými požadavky: námořní průmysl..
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:250,0 A
- Počet pólů:3
- Jmenovitý podmíněný zkratový proud Iq:150 kA
- Krytí (IP), přední strana:IP30
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:Ano
- Integrován pohon motoru:Ne
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:Ne
- Typ ovládacího prvku:Kyvná páka, vahadlo
- Provedení jako hlavní vypínač:Ne
- Provedení jako odpínač zátěže:ano
- Provedení jako bezpečnostní spínač:Ne
- Provedení jako údržový /servisní spínač:Ne
- Jmenovitý pracovní výkon při AC-23, 400V:0,00 kW kW
- Jmenovitý pracovní výkon, AC-3, 400 V:0,00 kW kW
- Vhodné pro montáž na podlahu:Ano
- Vhodné pro čelní montáž 4-otvory:Ne
- Vhodné pro čelní montáž centrálně:Ne
- Vhodné pro montáž do rozvaděče:Ne
- Vhodné pro zadní montáž:Ne
- Max. jmenovité provozní napětí Ue AC:690,0 V
- Volitelný pohon:Ano
- Volitelně napěťová spoušť:Ano
- Konstrukční typ zařízení:Vestavěné zařízení pevně zabudované
|
|
