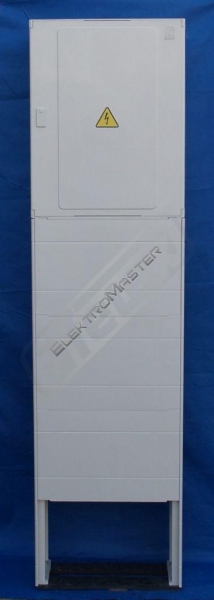

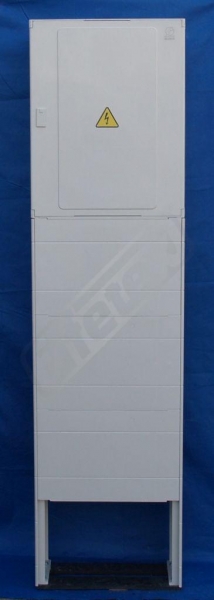

Skříň HELGA 2H-N-C pilíř HDO
Technické parametry: Jmenovité napětí Un: 230/400 V, AC Jmenovité pracovní napětí Ue: 230/400 V, AC Jmenovité izolační napětí Ui: 500 V, AC Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 40 A Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A Jmenovitý proud obvodu (jištěného vývodu, rozváděč zásuvkový) Inc: 16 A Jmenovitý podmíněný zkratový proud Icc: 10 kA Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C-S Stupeň ochrany krytem: IP44, po otevření dveří IP20C (ER) / IP43 (ZS) Stupeň mechanické ochrany: IK10 Typ DBO: B Prostředí EMC: B Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje (ZS - doplňková ochrana proudovým chráničem) Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: do 16 mm2 Max. průřez vývodních vodičů: do 16 mm2 Způsob připojení vodičů: přívod: svorky hlavního jističe, svorkovnice PEN vývod: ER- řadové svorky, svorkovnice PEN, ZS - zásuvky Použití: Elektroměrové rozváděče a pilíře (ER212) jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Zásuvkový rozváděč se používá pro napájení elektrických spotřebičů jako jsou např. stavební stroje nebo ruční elektrické nářadí. Rozváděče jsou určeny pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, ZS jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Elektroměrový rozváděč je dodáván s vnitřní výzbrojí pro dvousazbové měření. Sestava je složena z elektroměrového rozváděče (ER212) a zásuvkového rozváděče (ZS16/16) mechanicky spojených včetně
U nás zaplatíte s DPH Kč
Cena bez DPH16 075 Kč
Kód:10.706.142
EAN:2050000466915
ZnačkaDCK HOLOUBKOV
Záruční doba
Dostupnost
Velkosklad:
Popis
Technické parametry: Jmenovité napětí Un: 230/400 V, AC Jmenovité pracovní napětí Ue: 230/400 V, AC Jmenovité izolační napětí Ui: 500 V, AC Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 40 A Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A Jmenovitý proud obvodu (jištěného vývodu, rozváděč zásuvkový) Inc: 16 A Jmenovitý podmíněný zkratový proud Icc: 10 kA Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C-S Stupeň ochrany krytem: IP44, po otevření dveří IP20C (ER) / IP43 (ZS) Stupeň mechanické ochrany: IK10 Typ DBO: B Prostředí EMC: B Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje (ZS - doplňková ochrana proudovým chráničem) Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: do 16 mm2 Max. průřez vývodních vodičů: do 16 mm2 Způsob připojení vodičů: přívod: svorky hlavního jističe, svorkovnice PEN vývod: ER- řadové svorky, svorkovnice PEN, ZS - zásuvky Použití: Elektroměrové rozváděče a pilíře (ER212) jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Zásuvkový rozváděč se používá pro napájení elektrických spotřebičů jako jsou např. stavební stroje nebo ruční elektrické nářadí. Rozváděče jsou určeny pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, ZS jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Elektroměrový rozváděč je dodáván s vnitřní výzbrojí pro dvousazbové měření. Sestava je složena z elektroměrového rozváděče (ER212) a zásuvkového rozváděče (ZS16/16) mechanicky spojených včetně

  • Způsob montáže:Přisazená / částečně zapuštěná montáž
  • Šířka:470,0 mm
  • Provedení:2-patrové
  • Výška:1810,0 mm
  • Hloubka:220,0 mm
  • S montážní deskou:Ano
  • Počet polí:2,0
  • Materiál:Plast
  • Počet míst pro přepínač tarifu:1,0
  • Počet řad rozvodnic:2,0
  • Počet elektroměrových polí:1,0
  • Spodní připojovací prostor:Se svorkami
  • Stupeň krytí (IP):IP44
